Circuits MCB

Avantage

● Deux types de protection contre la surcharge et le court-circuit.

● Ensemble complet de dispositifs supplémentaires avec la possibilité d'une installation indépendante simple

● Indication de la position de contact.

● Se verrouiller sur Din-Rail avec double verrouillage.

● Plat de température de fonctionnement large de –25 à + 45 ° с.

● Levier d'engagement plus large mis à jour avec une zone de contact améliorée.

● Les encoches sur les bornes de contact réduisent la perte de chaleur et augmentent la stabilité mécanique de la connexion.

● Une capacité de commutation plus élevée de 6 ka prévoit l'installation

● Conclusion de courant en mode normal.

● Arrêt du courant à court-circuits ou surcharge.

● Inviter l'inclusion et désactiver les chaînes électriques.

Fonction

● Disjointes de circuits modulaires (MCB) LWB1-125 Protéger les systèmes de distribution et de groupe avec des charges actives et inductives. Ils sont recommandés pour être utilisés dans les distributeurs d'entrée des installations électriques domestiques et industrielles. 12 articles par 4 courants notés allant de 63 à 125 A.

ADVANTAGES

1. Two types of protection against overload and short circuit.

2. Complete set of supplementary devices with the possibility of simple independent installation

3. Indication of contact position.

4. Latching on DIN-rail with double locking.

5. Wide operating temperature range from-25 to +45°C.

6. Updated wider engagement lever with improved contact area.

7. Notches on contact terminals reduce heat loss and increase mechanical stability of the connection.

8. Higher switching capacity of 6 kA provides for installing

9. Conducting current in normal mode.

10. Shutdown of current at short circuits or an overload.

Functions:

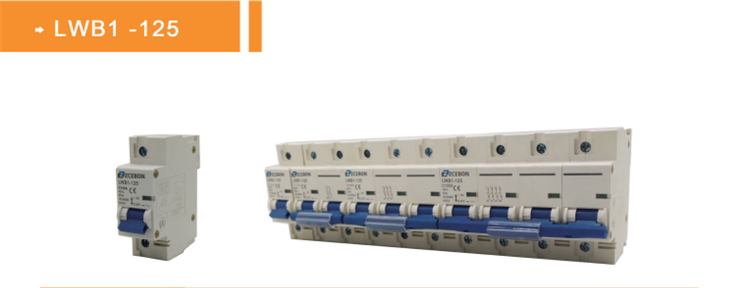

Modular circuit breakers (MCB) LWB1-125 protect distribution and group systems with active and inductiveloads. They are recommended for use in lead-in distributors of domestic and industrial electric installations.

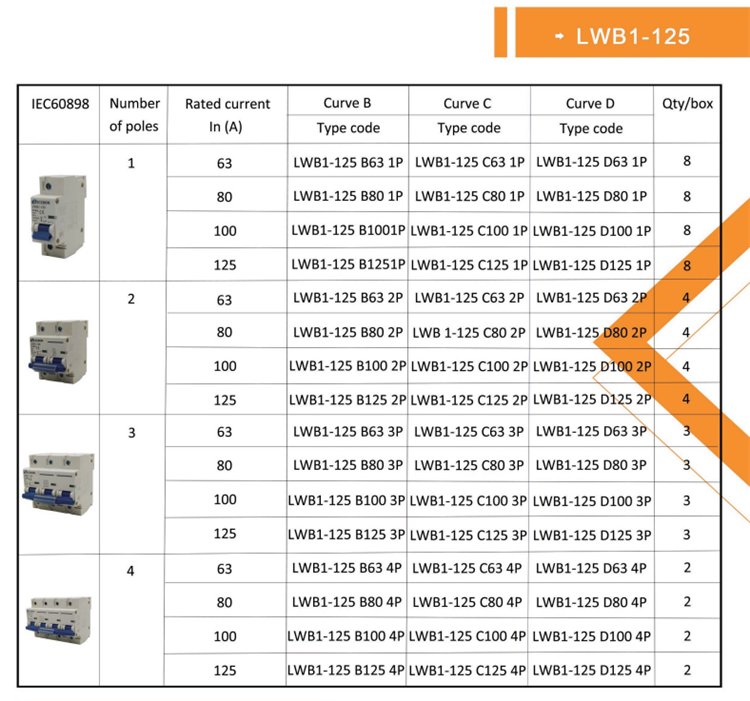

12 items per 4 rated currents ranging from 63 up to 125 A.

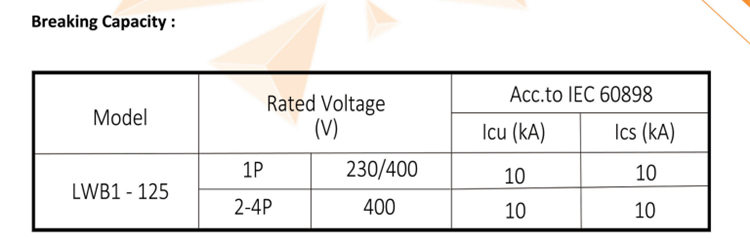

Standard: IEC60898

Approvals: CE

Rated current In(A): 63; 80; 100; 125

Rated voltage Un: 230/400

Operational voltage (V):

Min:24

Max:250/400

Rated insulation voltage (V) : 500

No.  of poles 1, 2, 3,4

Thermal operating limit (In): 1.05 ~ 1.30

Tripping characteristics: B,C,D

Release B (In) :4

Release C (In) : 8

Release D (In) :14

Electrical durability, not less than, ops.  4000

Mechanical durability, not less than, ops.  20 000

Spécifications techniques

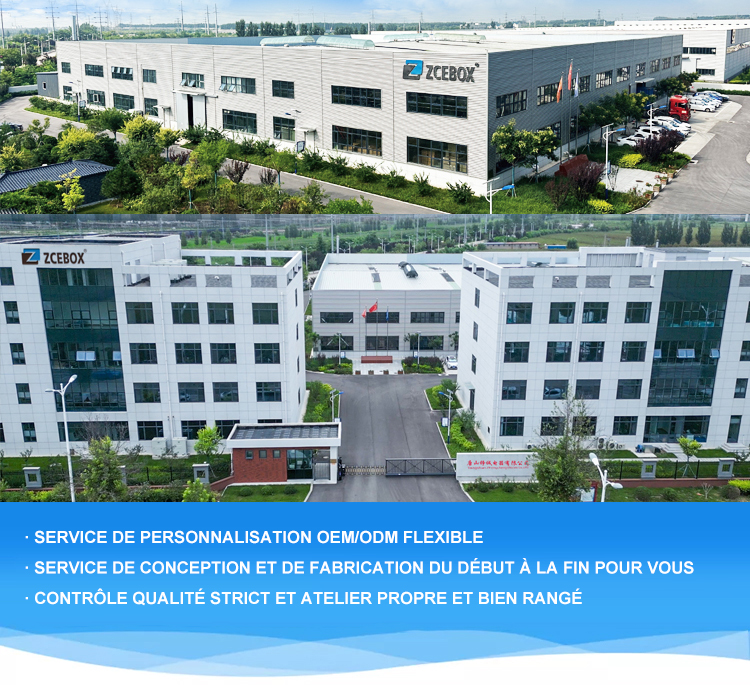

Zcebox est un fabricant expérimenté et fiable d'électricité à basse tension et produit une boîte de distribution, une boîte à jonction, MCB, des unités de consommation avec des services OEM et ODM professionnellement. Nous avons une équipe technique professionnelle pour fournir aux clients une production et des services personnalisés.
