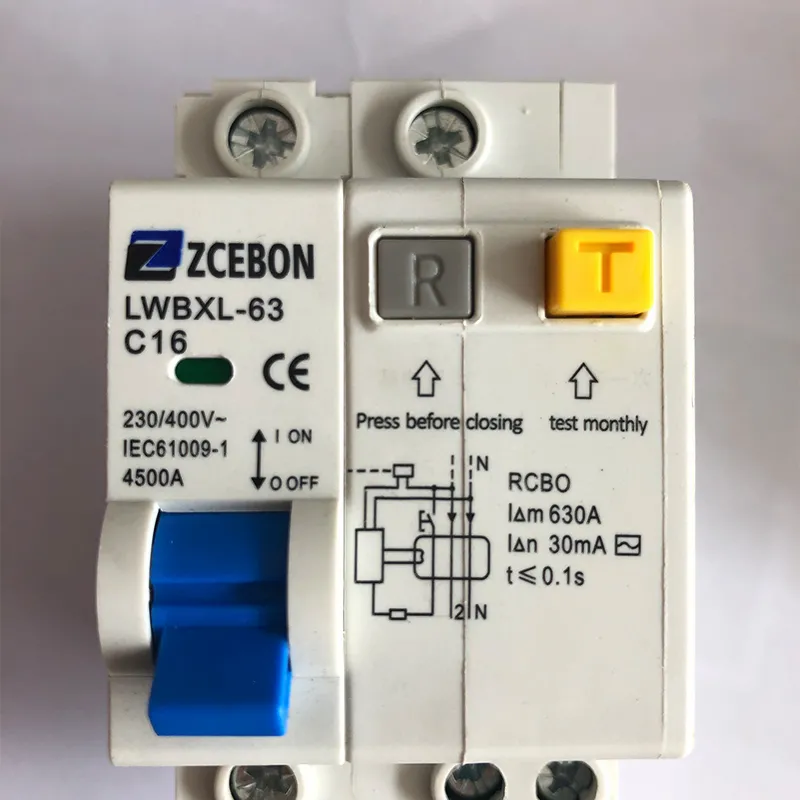

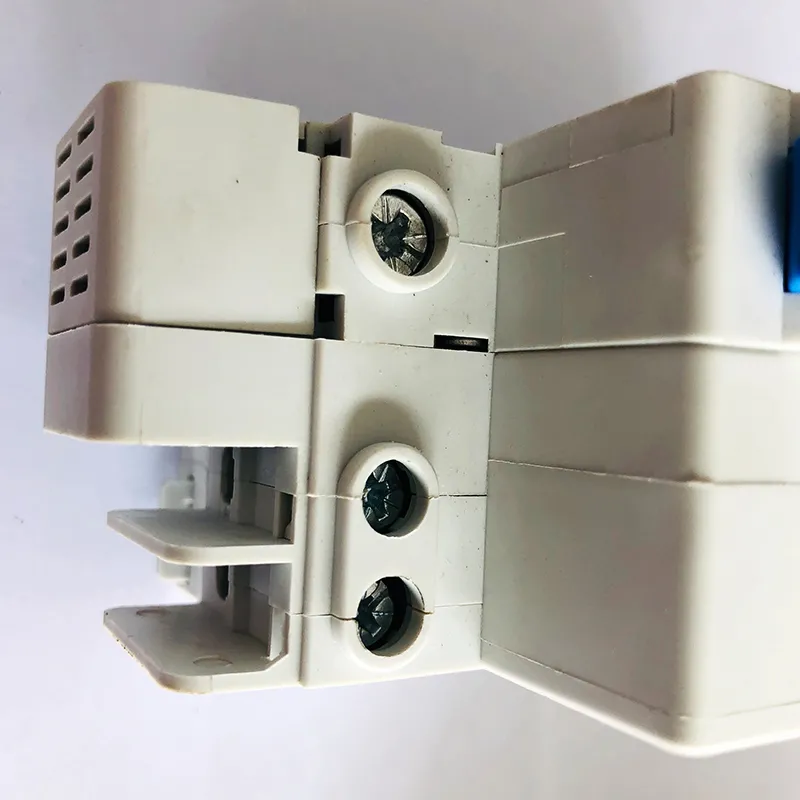

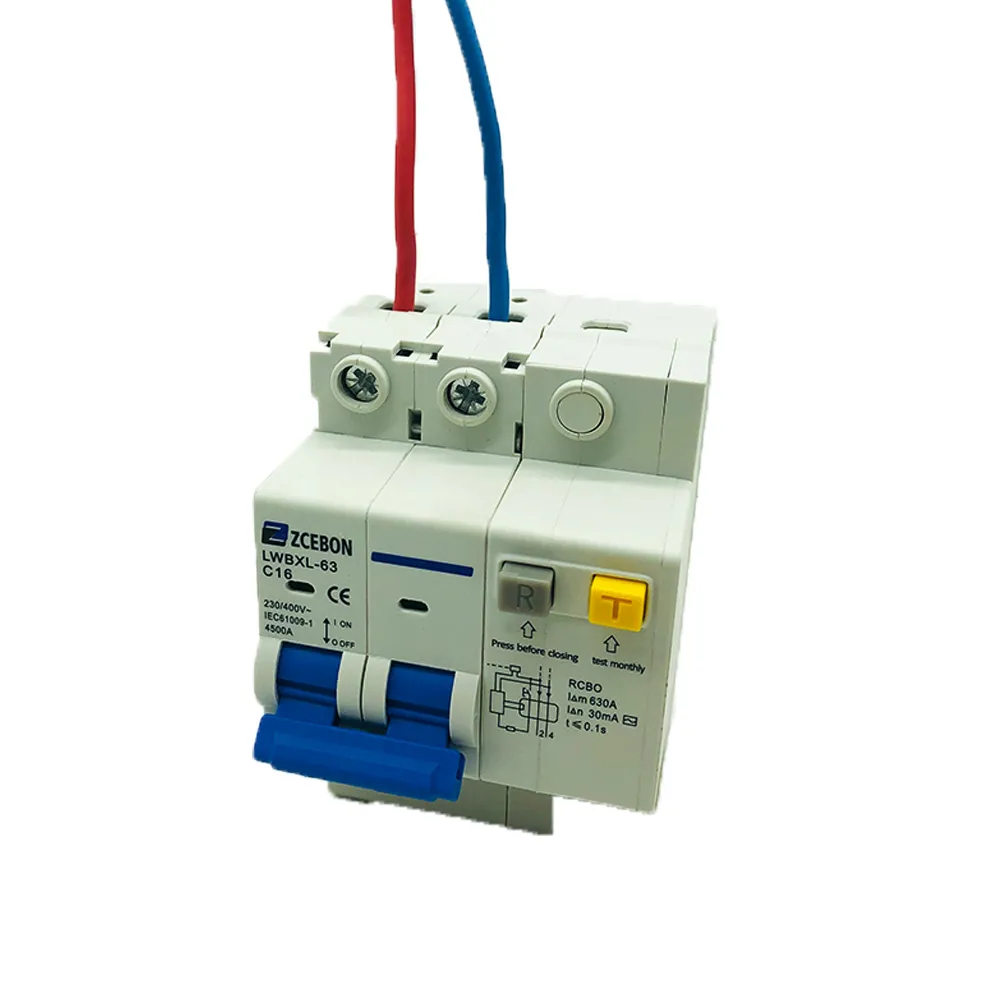

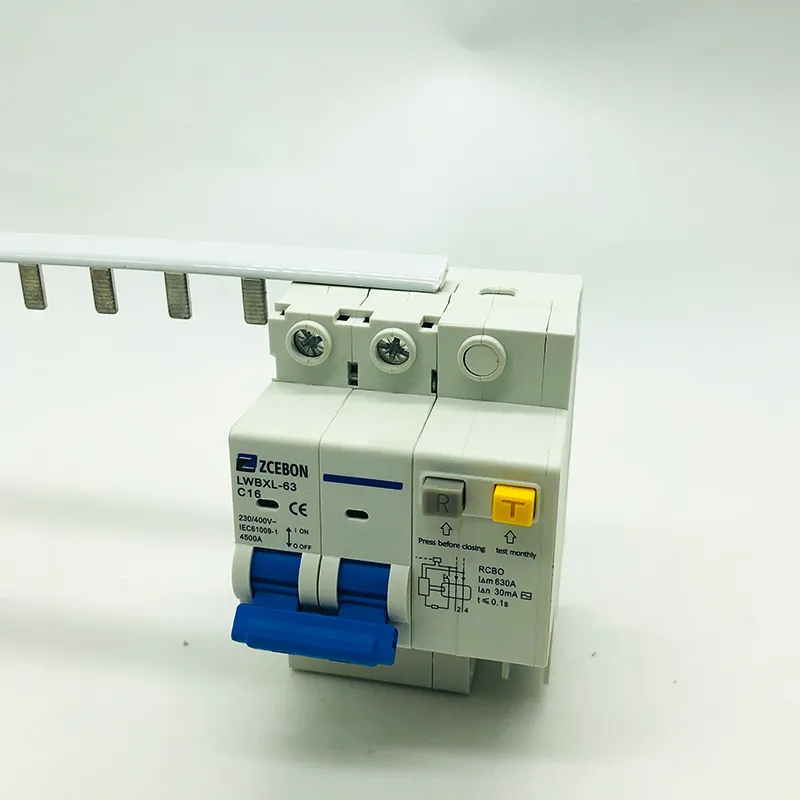

Boîte de disjoncteur

Fonctions:

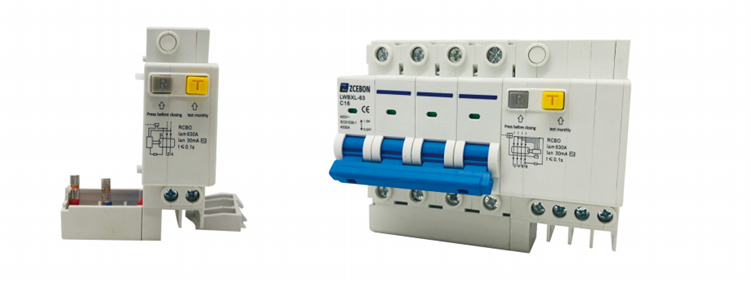

1. Assemblage sur le côté avec MCB.

2. Protection contre les effets des courants de défaut de terre alternés sinusoïdaux.

3. Protection contre les contacts indirects et protection supplémentaire contre les contacts directs.

FEATURES:

1.  Electronic Type,voltage dependent.  for customer's option

2.  Assembly on side with MCBs LWBX series

Functions:

1. Assembly on side with LWBX

2. Protection against the effects of sinusoidal alternating earth fault currents

3. Protection against indirect contacts and additional protection against direct contacts

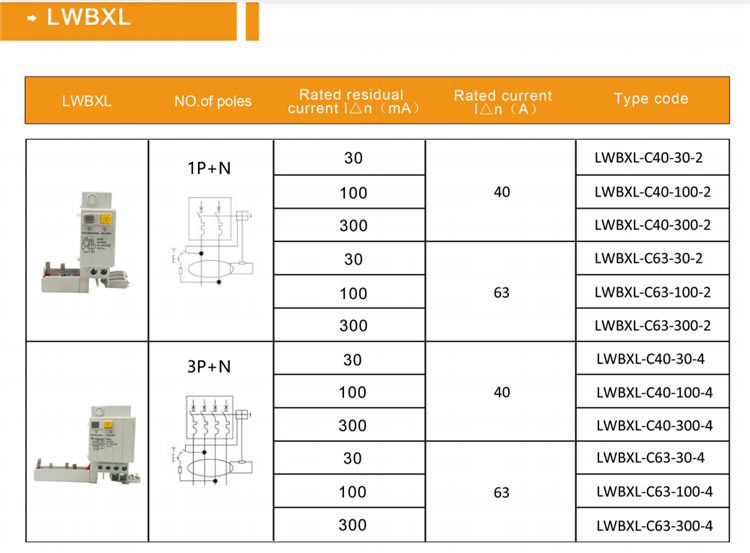

Technical specifications

Standard: IEC 61009-1

Approvals: CET

ype (wave form of the earth leakage sensed): AC, A

Number of poles: 1P+N,3P+N

Rated current In(A): 40 63

Rated voltage Un (VAC): 230/400

VRated insulation voltage Ui (VAC): 500

Rated frenquency Fn (Hz): 50/60

Rated residual currents (mA): It-, n= 10 30 50 100 300

Rated breaking capacity (Icn): Icn of the associated MCB

Rated residualbreaking capacity Im: Icn of the associated MCB

Electrical life(times): 6000

Mechanical life(times): 15,000

Degree of protection: IP20, with connected conductors

Conductor Cross-sections

Solid and stranded (mm2): 0.75-35

Finely stranded with end sleeve (mm2): 0.72-25

Terminal tightening torque (N.M): 2.5-4

Ambient temperature(℃):-25~+45,max 95% humidity

Storage temperature(C):-40~ +75

Altitude Max (meters): Max 2000

Type: Electronic Type

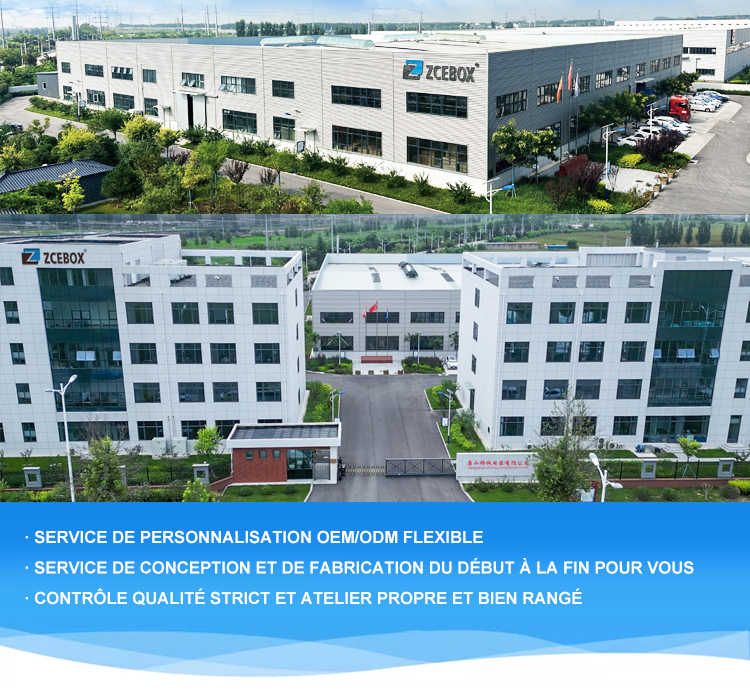

Zcebox est un fabricant expérimenté et fiable d'électricité à basse tension et produit une boîte de distribution, une boîte à jonction, MCB, des unités de consommation avec des services OEM et ODM professionnellement. Nous avons une équipe technique professionnelle pour fournir aux clients une production et des services personnalisés.
