Disjoncteur MCB

Avantages

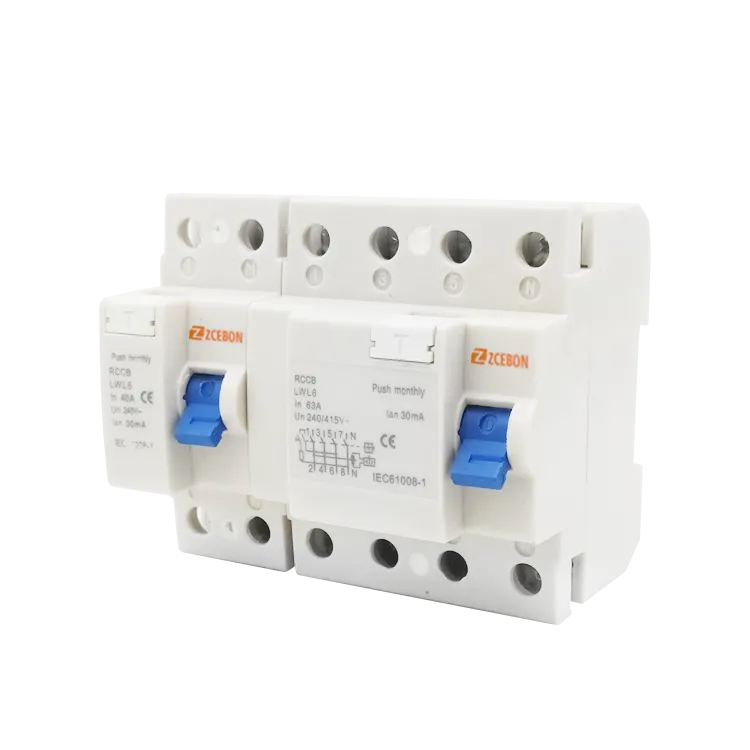

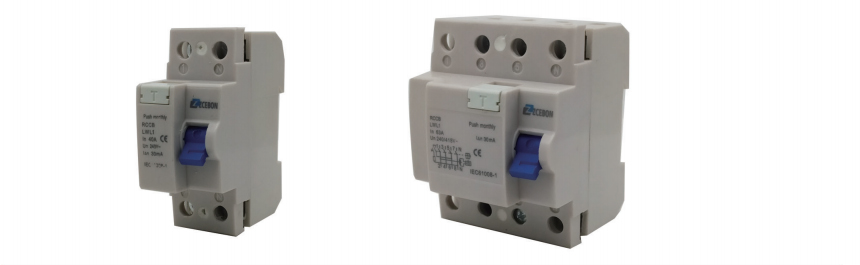

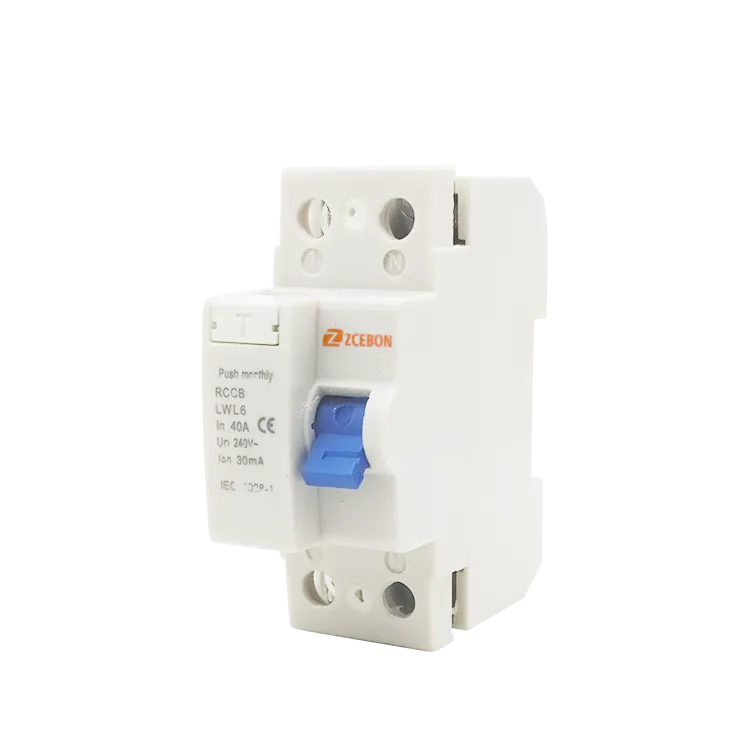

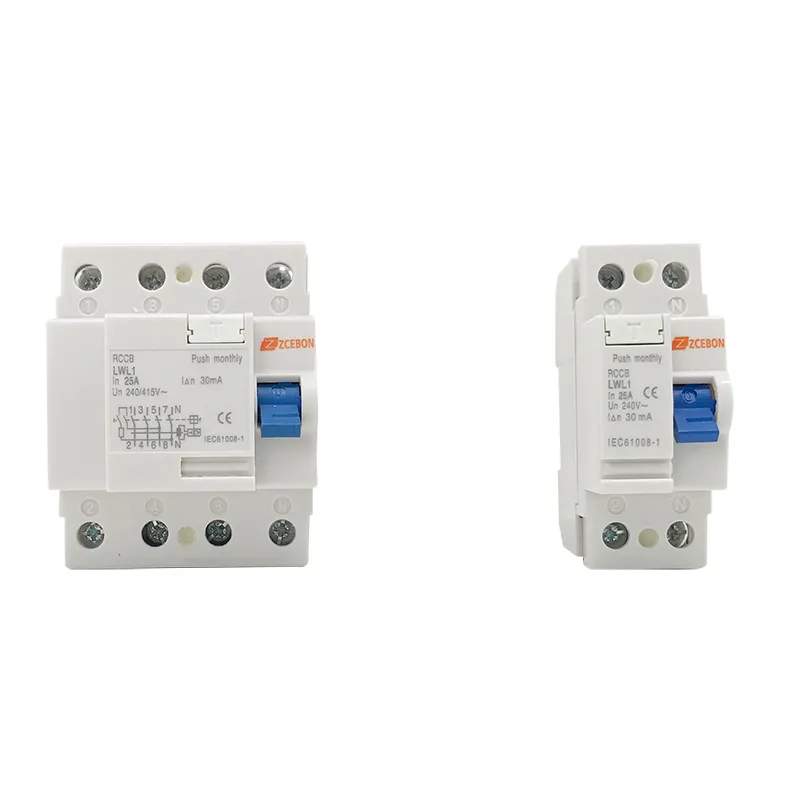

• LWL1 RCCB est un dispositif de découpe de protection mécanique électronique immunitaire fiable à bruit qui est capable, contrairement au RCCB de type AC, A, S, pour assurer une protection universelle contre le choc électrique en cas de contact accidentel involontaire avec un conducteur et contre les courants de fuite.

• Bonne résistance à l'usure électrique: au moins 4000 opérations de commutation.

• Le courant de court-circuit conditionnel nominal est de 6000 A.

• Large gamme de courants nominaux (16, 25, 32, 40, 63, 80, 100 à) et courants différentiels de déclenchement (30, 100, 300mA).

• Installation rapide à l'aide du verrou avec un double verrouillage.

• Matériau soudé à l'argent sur les contacts.

• Les encoches sur les pinces terminales réduisent la perte de chaleur et augmentent la résistance mécanique de la connexion.

• La charge peut être connectée aux bornes supérieures ou inférieures.

• Large gamme de tensions de travail pour le dispositif de surveillance des opérations (230 à 400 V).

ADVANTAGES

1. LWL1 RCCB is a reliable noise-immune electronic mechanical protective cut-out device that iscapable, in contrast to RCCB of type AC,A,S, to ensure a universal protection against electric shockin case of accidental unintentional contact with a conductor and against leakage currents.

2. Good electric wear resistance: at least 4000 switching operations.

3. Rated conditional short-circuit current is 6000 A.

4. Wide range of rated currents (16, 25, 32, 40, 63, 80, 100A) and rated tripping differential currents (30, 100, 300mA).

5. Quick installation using the latch with double locking.

6. Soldered-on material with silver on the contacts.

7. Notches on the terminal clamps reduce the heat loss and increase mechanical strength of the connection.

8. The load can be connected to either upper or lower terminals.

9. Wide range of working voltages for operation monitoring device ( 230 to 400V).

--------------------------------------------------------------------------------------------------------------------------------

Rated insulation voltage Ui (V): 500

Rated frequency Fn (Hz) : 50/60

Rated residual currents (IAn)(mA): 10(2P 16A),30,100,300

Rated conditional short-circuit current: Inc=I A c=6000A SCPD fuse 100A Gg

Making and breaking capacity Im (A): 1000

Rated residual breaking capacity IΔm (A): 1000

Rated impulse withstand voltage (1.2/50) Uimp (kV): 8

Dielectric test voltage at ind.freq.for 1 min.(kV): 2.5

Electrical life(time): 10,000

Mechanical life(time): 20,000

Degree of protection : IP20,with connected conductors

Mounting position: Any

Conductor cross-sections

Solid and stranded with end sleeve(mm2): 0.75-25

Terminal tightening torque(N. m): 2.5-4

Ambient temperature(C°) :-25 ~ +45,max.95% humidity

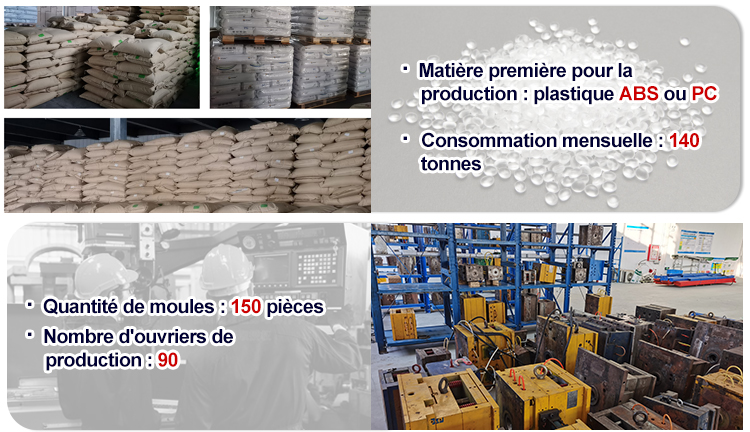

Zcebox est un fabricant expérimenté et fiable d'électricité à basse tension et produit une boîte de distribution, une boîte à jonction, MCB, des unités de consommation avec des services OEM et ODM professionnellement. Nous avons une équipe technique professionnelle pour fournir aux clients une production et des services personnalisés.
